一、什么是IBMS系统

智能楼宇管理系统(IBMS)，是通过统一的软件平台对建筑物内的设备进行自动控制和管理并对用户提供信息和通信服务。另外对建筑物的所有空调、给水排水、供配电设备、通风、消防、安防设备等进行综合监控和协调，使建筑物的用户获得了经济舒适、高效安全的环境，使大厦功能产生质的飞跃。

IBMS需要通过与各个子系统接口，取得各种信息，以便向管理人员提供一个综合监控和管理平台，借助该平台并管理人员可以方便地了解建筑物内的各种信息，实现对建筑众多专业子系统进行集中监控，可以方便地控制各种设备运行，协调子系统的运行，可实现任意子系统之间的联动。

二、设计目标

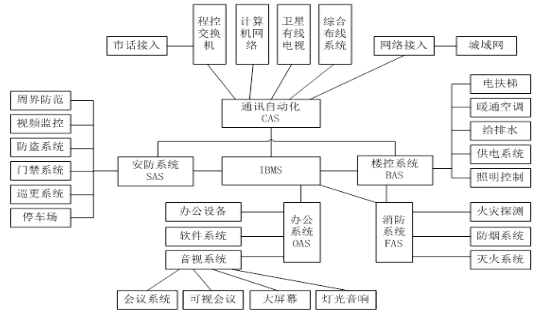

智能楼宇管理系统(IBMS)的目的是集成楼宇中各种子系统，把它们统一在单一的操作平台上进行管理。系统的设计目的旨在让楼宇中各种弱电系统(ELV)的操作更为简易，更有效率。它提供了一个中央管理系统以及数据库，同时它可以协调各子系统间的相互连锁动作及相互合作关系，IBMS集成以下子系统，如下图所示。

IBMS通过各种软件接口集成以上各子系统，通过高速网络和开放的、标准的软件接口进行各系统间的无缝集成，以达到信息共享及系统的联动，并自动完成数据采集、存储、分析等工作。

三、利用IS-SCADA构建IBMS系统方案

IBMS是在BAS的基础上更进一步的与通信网络系统、信息网络系统实现更高一层的建筑集成管理系统。如果说BAS是建立在3A集成基础上，那么IBMS 就是建立在5A集成之上的更高层次的又一系统集成。（俗称一体化建设）这类集成一般由三部分组成：具有Web功能的集成化监视平台、监控服务器和协议转换网关。而且它又是一个强大的开发平台可以建立相对固定又比较复杂的应用系统，可与企业的资源计划系统ERP集成的应用系统，完成管理控制一体化工作。

下图是利用PLC来构成大楼的BA系统，利用IS-SCADA系统构建大楼的IBMS系统的解决方案实例。

利用PLC控制器和控制网络组成一个自动控制系统，取代传统的楼宇DDC系统，将整个大楼的风水电设备控制起来，包括暖通空调、照明、给排水、部分安防探测（周界防范及移动探测等）、UPS供电等设备。

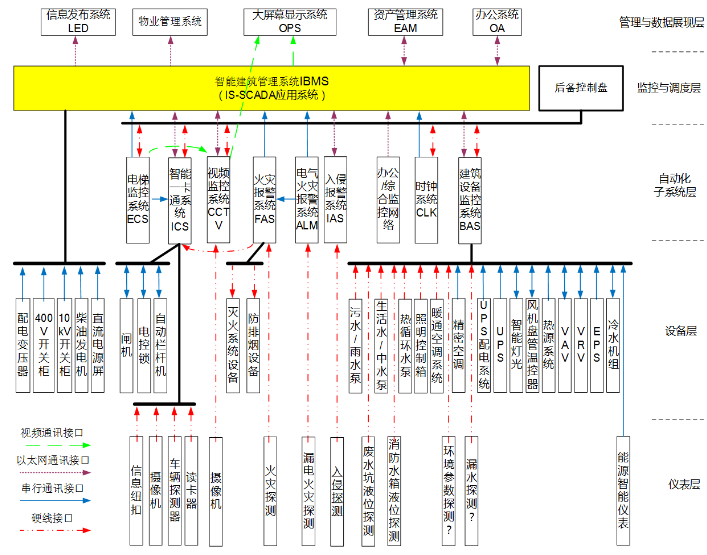

利用FEP接口设备，将大楼其他系统如变电所供电设备、柴油发电机、电扶梯、时钟、火灾报警、视频监控、一卡通、访客、门禁及大楼信息播报平台等子系统接入到IBMS平台中，实现信息共享，具体接口下图所示。

IBMS更多突出的是管理方面的功能，即如何的全面实现优化控制和管理，节能降耗、高效、舒适、环境安全这样一个目的。

IBMS把各种子系统集成为一个“有机”的统一系统，其接口界面标准化、规范化，完成各子系统的信息交换和通讯协议转换，实现五个方面的功能集成：所有子系统信息的集成和综合管理，对所有子系统的集中监视和控制，全局事件的管理，流程自动化管理。最终实现集中监视控制与综合管理的功能。

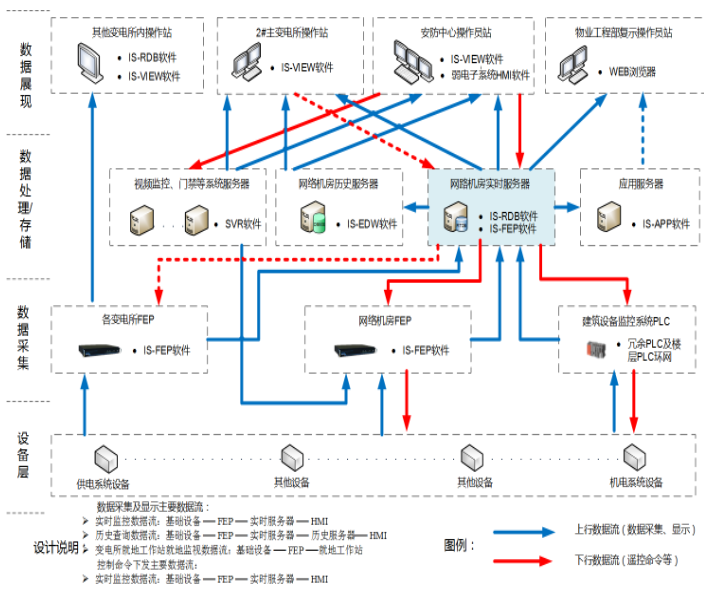

IS-SCADA软件的部署及数据架构如下图所示。

IBMS最主要的管理任务如下

1、集中的管理：全面掌握建筑内的设备的实时状态、报警和故障；

2、数据的共享：由于建筑内的各类系统是独立运行的，通过IBMS集成系统联通不同通讯协议的智能化设备，实现不同系统之间的信息共享和协同工作，例如：消防报警时，通过联动功能实现视频现场的自动显示，动力设备的断电检测，门禁的开启控制等；

3、提供更多增值的服务：

能耗分析：通过采集设备的运行状态，累计各类设备的用电情况，超过计划用量时实时报警；统计分析各类设备的运行工况和用能情况；

设备维护：通过统计设备的累计运行工况，及时提醒对各类设备进行维护，避免设备的故障；

4、典型应用界面如下图示：

（1）设备电子地图界面

（2）设备工艺界面

（3）视频监控界面

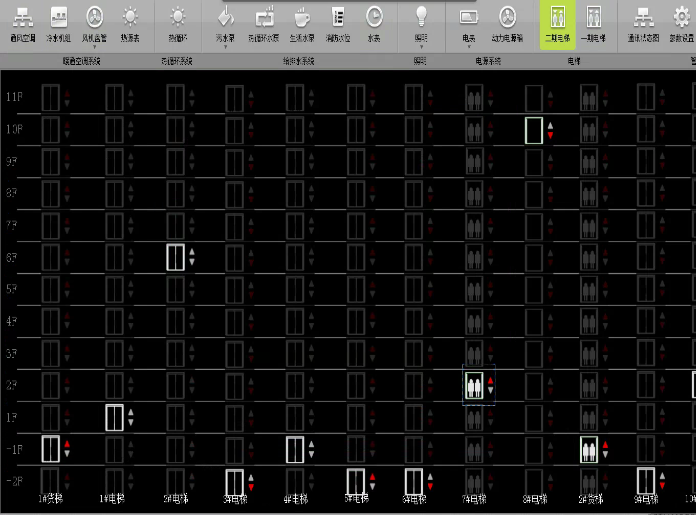

（4）电梯监控界面

（5）400V供电监控界面

（6）安防监控界面——布防设置

（7）电子巡更管理

（8）设备联动调度

三、应用业绩

北京地铁小营指挥中心大楼弱电集成
